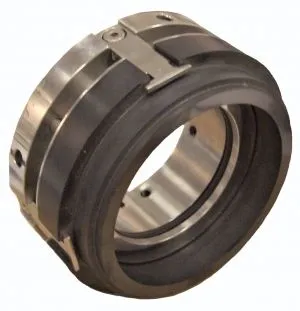

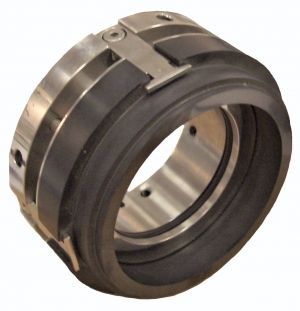

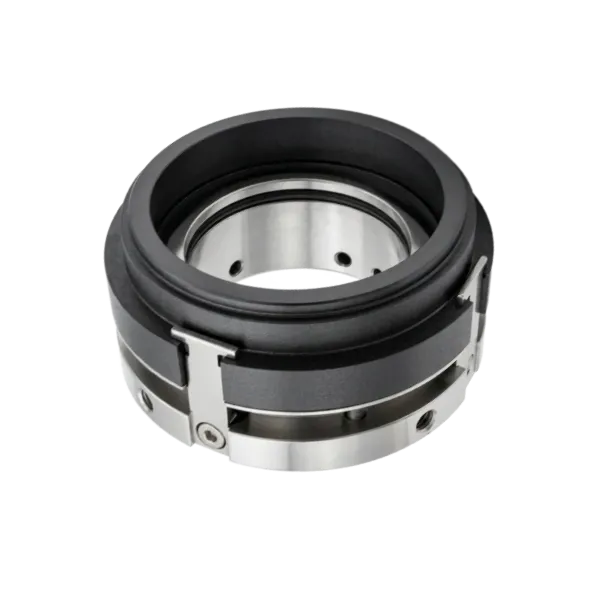

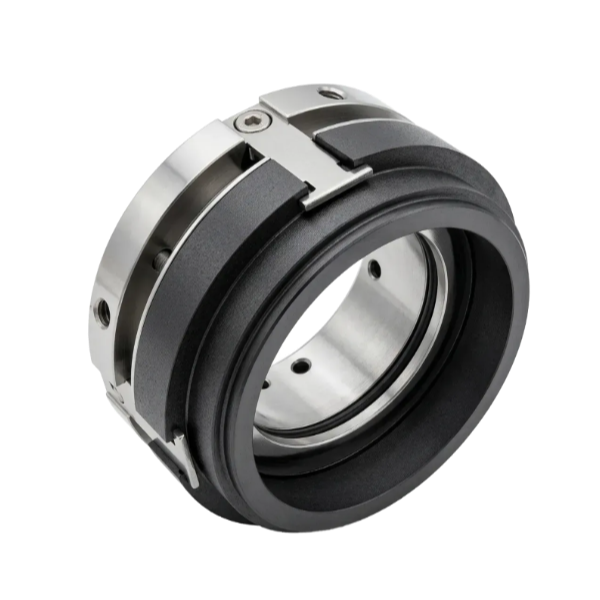

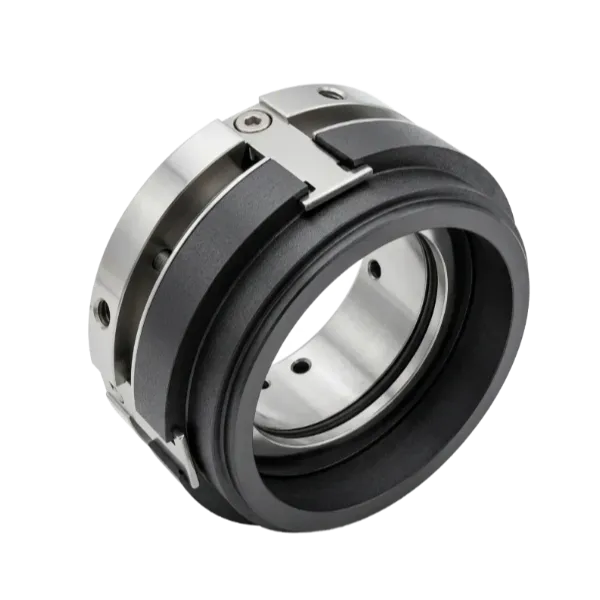

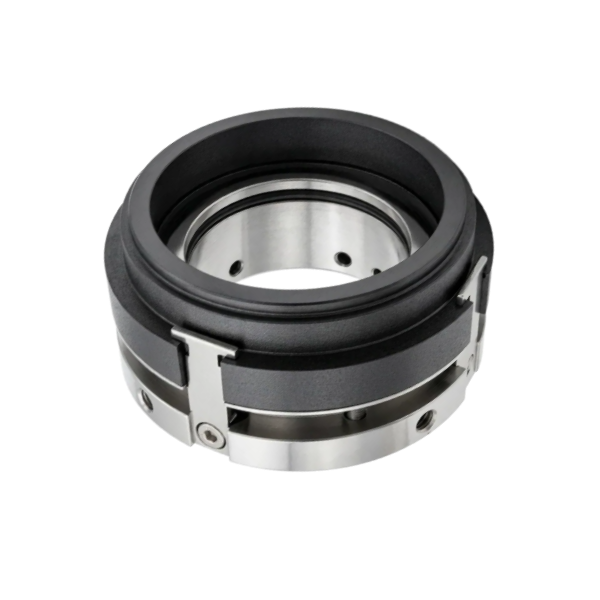

Торцевое уплотнение 32

Наличие

На складе

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр вала:

от 25 до 175 мм, от 1" до 7"
Давление изб.:

до 15 бар
Давление гидростатическое:

до 15 бар
Температура:

от -45 до 150 C
Скорость:

до 2 м/с

Все характеристики

скачать pdf

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Документы

Не требуют вспомогательного оборудования для смазывания. Эти уплотнения превосходны для работы в условиях вакуума, и подходят для фармацевтической и химической промышленности.

Материалы

Пара трения - Углерод по карбиду вольфрама (005 = 9205 - Nickel (6%) bonded tungsten carbide); седло типа “V”
прокладки под седлом – ПТФЭ; o-ring – LT-FFKM (394).
Для смесителей и мешалок
Конструкция уплотнения исключает необходимость двойного уплотнения с вспомогательным оборудованием.

Диаметр вала

от 25 до 175 мм, от 1" до 7"
Давление изб.

до 15 бар
Давление гидростатическое

до 15 бар
Температура

от -45 до 150 C
Оборудование

Мешалки
Конструктивные особенности

Уплотнения для мешалок
Пара трения

Углерод по карбиду вольфрама
Скорость

до 2 м/с
Тип уплотнения

Тип 32

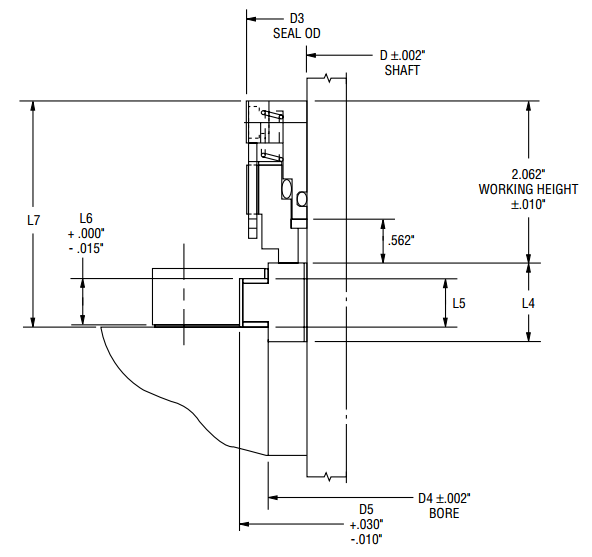

Seal Size/D (mm)	Seal Size Code	03	D4	D5	L4	L5	L6	L7
25	0250	63.5	47.6	57.9	20.6	12.7	11.9	69.0
28	0280	66.6	50.8	61.1	20.6	12.7	11.9	69.0
30	0300	69.8	53.9	67.5	20.6	12.7	11.9	69.9
32	0320	69.8	53.9	67.5	20.6	12.7	11.9	69.9
33	0330	73.0	57.1	70.6	22.2	12.7	11.9	69.9
35	0350	73.0	57.1	70.6	22.2	12.7	11.9	69.9
38	0380	76.2	63.5	77.0	22.2	12.7	11.9	69.9
40	0400	79.3	66.6	80.2	22.2	12.7	11.9	69.9
43	0430	82.5	69.8	83.3	22.2	12.7	11.9	69.9
45	0450	85.7	73.0	89.7	22.2	12.7	11.9	69.9
50	0500	88.9	79.3	96.0	25.4	15.9	15.1	73.0
53	0530	92.0	82.5	99.2	25.4	15.9	15.1	73.0
55	0550	95.2	85.7	102.4	25.4	15.9	15.1	73.0
58	0580	98.4	88.9	105.6	25.4	15.9	15.1	73.0
60	0600	98.4	88.9	105.6	25.4	15.9	15.1	73.0
63	0630	101.6	92.0	108.7	25.4	15.9	15.1	73.0
65	0650	104.7	95.2	111.9	25.4	15.9	15.1	73.0
68	0680	107.9	98.4	115.1	25.4	15.9	15.1	73.0
70	0700	107.9	98.4	115.1	25.4	15.9	15.1	73.0
75	0750	114.3	103.2	119.8	25.4	15.9	15.1	73.0
80	0800	120.6	111.1	127.8	25.4	15.9	15.1	73.0
85	0850	123.8	114.3	131.0	25.4	15.9	15.1	73.0
90	0900	130.2	120.6	137.3	25.4	15.9	15.1	73.0
95	0950	133.3	123.8	140.5	25.4	15.9	15.1	73.0
100	1000	139.7	133.3	150.0	25.4	15.9	15.1	73.0
105	1050	142.9	136.5	153.2	25.4	15.9	15.1	73.0
110	1100	149.2	142.8	159.5	25.4	15.9	15.1	73.0
115	1150	155.5	149.2	165.9	25.4	15.9	15.1	73.0
120	1200	158.7	152.4	169.1	25.4	15.9	15.1	73.0
125	1250	165.1	158.7	175.4	25.4	15.9	15.1	73.0
130	1300	168.2	168.2	184.9	25.4	15.9	15.1	73.0
135	1350	174.6	174.6	191.3	25.4	15.9	15.1	73.0
140	1400	180.9	180.9	197.6	25.4	15.9	15.1	73.0
145	1450	184.1	184.1	200.8	25.4	15.9	15.1	73.0
150	1500	190.5	190.5	207.2	25.4	15.9	15.1	73.0
155	1550	193.6	193.6	210.3	25.4	15.9	15.1	73.0
160	1600	200.0	200.0	216.7	25.4	15.9	15.1	73.0
165	1650	203.2	203.2	219.9	25.4	15.9	15.1	73.0
170	1700	209.5	209.5	226.2	25.4	15.9	15.1	73.0
175	1750	215.9	215.9	232.6	25.4	15.9	15.1	73.0

Наименование

Диаметр

Цена

На складе

0400/32/GA-113736

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу

80mm 32 S/37927 Drawing S/37927 LPN 0800/ 32 /17/P15016

Диаметр

Длина

Тип седла

Материал сильфона

Пара трения

Металлические части

Вторичное уплотнение

Цена по запросу
