20mm 58B BP AAS1S1

Наличие
Под заказ
Артикул
87074722
Производитель
John Crane
Цена по запросу
Технические характеристики
  • Диаметр:
    20
  • Тип седла:
    BP
  • Вторичное уплотнение:
    вайтон
  • Есть в файле импорта?:
    N
  • Температура минимальная для API:
    -40
  • Температура максимальная для API:
    260

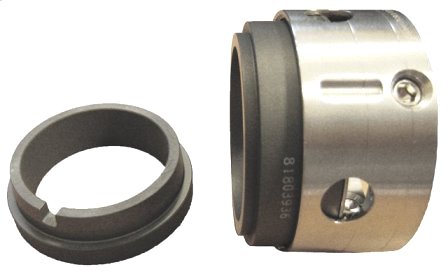

Уплотнение тип 58B гидравлически - сбалансированное на ступенчатый вал, с многопружинным блоком, позволяет применять на давление до 62 бар.
  • Диаметр:
    20
  • Тип седла:
    BP
  • Пара трения:
    карбид кремния-карбид кремния
  • Вторичное уплотнение:
    вайтон
  • Есть в файле импорта?:
    N
  • Температура минимальная для API:
    -40
  • Температура максимальная для API:
    260
  • Давление изб максимальное для API:
    62
  • Частота вращения вала максимальная для API:
    20
  • Диаметр вала:
    от 14 до 100 мм
  • Давление изб.:
    до 62 бар
  • Давление гидростатическое:
    до 92 бар
  • Температура:
    от -40 до +260 С
  • Марка насоса:
    Grundfos, KSB, Х, АХ, ХМ, ХМс
  • Жидкость:
    Сточно-массовые жидкости, Бензин, Топливо, Бумажная масса, Макулатура, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Фармацевтические жидкости, Пищевые жидкости
  • Оборудование:
    Воздуходувки, вентиляторы, Газокомпрессорные установки, Автоклавы, Насосы, Теплогенераторы
  • Конструктивные особенности:
    Подвижное кольцо круглого сечения
  • Пара трения:
    Графит по карбиду кремния, Графит по керамике, Карбид кремния по карбиду кремния
  • Скорость:
    20 м/с
  • Тип уплотнения:
    Тип 58
  • Область применения:
    Химическая, Пищевая, Сельское хозяйство, Фармацевтическая, Целлюлозно-бумажная, Нефтехимическая, Нефтегазовая, Энергетическая, Горнорудная, Водоснабжение, Нефтедобыча
  • Соответствие стандарту:
    DIN, API
Условия доставки
Самовывоз
Сегодня
Отправка экспресс-почтой/ТК
В день прихода оплаты
Оплата
Безналичный расчет
100% предоплата по счету
* Другие условия по договору
Уплотнение тип 58B гидравлически - сбалансированное на ступенчатый вал, с многопружинным блоком, позволяет применять на давление до 62 бар.
  • Диаметр:
    20
  • Тип седла:
    BP
  • Пара трения:
    карбид кремния-карбид кремния
  • Вторичное уплотнение:
    вайтон
  • Есть в файле импорта?:
    N
  • Температура минимальная для API:
    -40
  • Температура максимальная для API:
    260
  • Давление изб максимальное для API:
    62
  • Частота вращения вала максимальная для API:
    20
  • Диаметр вала:
    от 14 до 100 мм
  • Давление изб.:
    до 62 бар
  • Давление гидростатическое:
    до 92 бар
  • Температура:
    от -40 до +260 С
  • Марка насоса:
    Grundfos, KSB, Х, АХ, ХМ, ХМс
  • Жидкость:
    Сточно-массовые жидкости, Бензин, Топливо, Бумажная масса, Макулатура, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Фармацевтические жидкости, Пищевые жидкости
  • Оборудование:
    Воздуходувки, вентиляторы, Газокомпрессорные установки, Автоклавы, Насосы, Теплогенераторы
  • Конструктивные особенности:
    Подвижное кольцо круглого сечения
  • Пара трения:
    Графит по карбиду кремния, Графит по керамике, Карбид кремния по карбиду кремния
  • Скорость:
    20 м/с
  • Тип уплотнения:
    Тип 58
  • Область применения:
    Химическая, Пищевая, Сельское хозяйство, Фармацевтическая, Целлюлозно-бумажная, Нефтехимическая, Нефтегазовая, Энергетическая, Горнорудная, Водоснабжение, Нефтедобыча
  • Соответствие стандарту:
    DIN, API

Установочные размеры уплотнения (размеры в мм)

Тип 58В седло BP

Вал D1

±0,05

D2

D3

D4

L1K

L2

L3

D6

D7

L4

L6

L7

L8

14

18

32

34

42,5

18

30,5

21

25

12,0

4

8,5

18,5

16

20

34

36

42,5

18

30,5

23

27

12,0

4

8,5

18,5

18

22

36

38

45,0

20

31,5

27

33

13,5

5

9,0

20,5

20

24

38

40

45,0

20

31,5

29

35

13,5

5

9,0

20,5

22

26

40

42

45,0

20

31,5

31

37

13,5

5

9,0

20,5

24

28

42

44

47,5

20

34,2

33

39

13,3

5

9,0

20,3

25

30

44

46

47,5

20

34,5

34

40

13,0

5

9,0

20,0

28

33

47

49

50,0

20

37,5

37

43

12,5

5

9,0

19,5

30

35

49

51

50,0

20

38,0

39

45

12,0

5

9,0

19,0

32

38

54

58

50,0

20

38,0

42

48

12,0

5

9,0

19,0

33

38

54

58

50,0

20

38,0

42

48

12,0

5

9,0

19,0

35

40

56

60

50,0

20

38,0

44

50

12,0

5

9,0

19,0

38

43

59

63

52,5

23

39,5

49

56

13,0

6

9,0

20,0

40

45

61

65

52,5

23

39,5

51

58

13,0

6

9,0

20,0

43

48

64

68

52,5

23

39,5

54

61

13,0

6

9,0

20,0

45

50

66

70

52,5

23

39,5

56

63

13,0

6

9,0

20,0

48

53

69

73

52,5

23

39,5

59

66

13,0

6

9,0

20,0

50

55

71

75

57,5

25

44,0

62

70

13,5

6

9,0

20,5

53

58

78

83

57,5

25

44,0

65

73

13,5

6

9,0

20,5

55

60

80

85

57,5

25

44,0

67

75

13,5

6

9,0

20,5

58

63

83

88

62,5

25

49,0

70

78

13,5

6

9,0

20,5

60

65

85

90

62,5

25

49,0

72

80

13,5

6

9,0

20,5

63

68

88

93

62,5

25

49,0

75

83

13,5

6

9,0

20,5

65

70

90

95

62,5

25

49,0

77

85

13,5

6

9,0

20,5

68

-

-

-

-

-

-

81

90

13,5

7

9,0

20,5

70

75

95

104

70,0

28

55,5

83

92

14,5

7

9,0

21,5

75

80

104

109

70,0

28

55,5

88

97

14,5

7

9,0

21,5

80

85

109

114

70,0

28

55,0

95

105

15,0

7

9,0

22,0

85

90

114

119

75,0

28

60,0

100

110

15,0

7

9,0

22,0

90

95

119

124

75,0

28

60,0

105

115

15,0

7

9,0

22,0

95

100

124

129

75,0

28

60,0

110

120

15,0

7

9,0

22,0

100

105

129

134

75,0

28

60,0

115

125

15,0

7

9,0

22,0

Вращающееся подвижное О-образное кольцо.

Пары трения из нирезиста, керамики, карбида кремния, карбида вольфрама.

Уплотнение предназначено для установки в камере, отвечающей требованиям стандарта ИСО 3069-74 или ОСТ 26.06-1493-86 Вращение уплотнения возможно в любую сторону.

Условное обозначение уплотнения 30mm 58B BO АAR1S1

30 – диаметр вала (30 мм)

58B – тип уплотнения

ВО – тип седла

А – тип резины (фторкаучук)

R – материал вращающегося кольца ( графит пропитанный смолой)

1 – материал металлических частей (X5CrNiMo1712)

S – материал неподвижного кольца (карбид кремния)

1 – материал пружины (X5CrNiMo1712)

Исполнение по материалу резиновых деталей уплотнения

Материал

Фторкаучук

Нитрильный каучук

Этиленпропиленовый каучук

Обозначение

А

В

G

Температура

-20... +205 ° С

- 20 ...+105 ° С

- 40 ...+135 ° С

Перекачиваемые среды

Бензин, керосин, дизельное топлива

Холодная вода, сточные жидкости

Вода, нейтральные, слабоагрессивные жидкости

Исполнение по материалу пары трения и металлических деталей

Материал

Обозначение

Графит, пропитанный смолой вращающееся кольцо

R

Керамика 99,5% неподвижное кольцо (седло)

C

Карбид кремния неподвижная и вращающаяся части

S

Сталь 316 (X5CrNiMo1712) соответствует исполнению «Е»

1



Другие варианты

Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу
Цена по запросу

Вопрос ответ

? Какое уплотнение и материалы выбрать?

Тип и материалы подбираются с учетом жидкости, ее свойств и условий эксплуатации. Наши менеджеры помогут Вам, присылайте запрос или звоните.

Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123

? Какой срок поставки?

Большинство уплотнений у нас есть в наличии на складе. Срок поставки определяется сроком перевозки уплотнений до Вашего склада.

? Варианты доставки и получения

Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.



Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.

? Можно ли получить договор?

Да, конечно. При необходимости делаем счет-договор, общий договор или договор со спецификациями, в том числе согласуем ваш вариант.

? Как заказать уплотнение?

Для того, чтобы заказать уплотнение, Вы можете воспользоваться любым из следующих способов:
  1. Отправить заявку на электронную почту info@t2100.ru.
  2. Воспользоваться формой обратной связи.
  3. Позвонить нашим менеджерам по телефону +7 (495) 727-27-11.

?Что нужно знать при подборе уплотнения?

При выборе типа уплотнения, необходимо учитывать множество факторов:
  1. Тип перекачиваемой жидкости, ее температуру, вязкость, наличие абразивных включений, склонность к кристаллизации.
  2. Установочные размеры уплотнения: диаметр вала или втулки, размеры камеры для установки уплотнения.
  3. Параметры оборудования, где устанавливается уплотнение: частота вращения, уплотняемое давление.
Предлагая торцовые уплотнения, мы не просто поставляем их Вам, но и даем квалифицированную консультацию по всем вопросам в области их использования в насосном и другом оборудовании.
