Установочные размеры торцового сильфонного уплотнения (размеры в мм)
Особенности конструкции торцового сильфонного уплотнения:
- разгруженное уплотнение вследствие сварного металлического сильфона.
- вращающийся cильфон крепится на валу дополнительным крепежным элементом в нужном положении;
- подходит для вращения вала в обе стороны.
 |
.jpg) |
| Размеры вращающейся части и седла, мм | Седло типа "DIN" |
|
Вал А |
B, |
C |
D, |
E, |
F, |
D6, |
D7, |
L4, |
L5, |
L6, |
L7, |
G, |
|
18 |
32,0 |
27,5 |
3,3 |
28,7 |
23,5 |
27 |
33 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
20 |
33,3 |
27,5 |
3,3 |
30,1 |
25,0 |
29 |
35 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
22 |
36,0 |
27,5 |
3,3 |
32,7 |
27,5 |
31 |
37 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
24 |
38,1 |
30,0 |
4,5 |
34,9 |
29,8 |
33 |
39 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
25 |
39,0 |
30,0 |
4,5 |
35,7 |
30,5 |
34 |
40 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
28 |
42,0 |
32,5 |
5,5 |
38,7 |
33,5 |
37 |
43 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
30 |
44,0 |
32,5 |
5,1 |
40,7 |
35,5 |
39 |
45 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
32 |
46,0 |
32,5 |
5,1 |
43,7 |
38,5 |
42 |
48 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
33 |
47,0 |
32,5 |
4,5 |
43,7 |
38,5 |
42 |
48 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
35 |
49,2 |
32,5 |
4,5 |
46,9 |
41,7 |
44 |
50 |
10,0 |
2,0 |
7,0 |
16,0 |
3,0 |
|
38 |
52,4 |
34,0 |
5,2 |
50,0 |
43,6 |
49 |
56 |
11,0 |
2,0 |
8,0 |
17,0 |
4,0 |
|
40 |
55,6 |
34,0 |
5,2 |
53,2 |
46,8 |
51 |
58 |
11,0 |
2,0 |
8,0 |
17,0 |
4,0 |
|
43 |
58,7 |
34,0 |
5,2 |
56,4 |
49,9 |
54 |
61 |
11,0 |
2,0 |
8,0 |
17,0 |
4,0 |
|
45 |
58,7 |
34,0 |
5,2 |
56,4 |
49,9 |
56 |
63 |
11,0 |
2,0 |
8,0 |
17,0 |
4,0 |
|
48 |
61,9 |
34,0 |
5,0 |
59,6 |
53,1 |
59 |
66 |
11,0 |
2,0 |
8,0 |
17,0 |
4,0 |
|
50 |
65,1 |
34,5 |
5,2 |
62,8 |
56,3 |
62 |
70 |
13,0 |
2,5 |
8,5 |
17,5 |
4,0 |
|
53 |
68,3 |
34,5 |
5,2 |
65,9 |
59,4 |
65 |
73 |
13,0 |
2,5 |
8,5 |
17,5 |
4,0 |
|
55 |
71,0 |
34,5 |
4,6 |
68,5 |
62,0 |
67 |
75 |
13,0 |
2,5 |
8,5 |
17,5 |
4,0 |
|
60 |
74,6 |
39,5 |
6,6 |
72,3 |
65,8 |
72 |
80 |
13,0 |
2,5 |
8,5 |
17,5 |
4,0 |
|
65 |
84,1 |
39,5 |
6,0 |
81,8 |
74,0 |
77 |
85 |
13,0 |
2,5 |
8,5 |
17,5 |
4,0 |
|
70 |
87,3 |
45,0 |
8,2 |
85,0 |
77,2 |
83 |
92 |
15,3 |
2,5 |
9,5 |
18,5 |
4,0 |
|
75 |
95,3 |
45,0 |
7,8 |
92,1 |
84,4 |
88 |
97 |
15,3 |
2,5 |
9,5 |
18,5 |
4,0 |
|
80 |
98,4 |
44,5 |
6,7 |
95,8 |
87,3 |
95 |
105 |
15,7 |
3,0 |
10,0 |
19,0 |
4,0 |
|
85 |
104,8 |
44,5 |
6,7 |
102,2 |
93,7 |
100 |
110 |
15,7 |
3,0 |
10,0 |
19,0 |
4,0 |
|
90 |
108,0 |
49,5 |
9,0 |
105,3 |
96,8 |
105 |
115 |
15,7 |
3,0 |
10,0 |
19,0 |
4,0 |
|
95 |
114,3 |
49,5 |
9,0 |
111,7 |
103,2 |
110 |
120 |
15,7 |
3,0 |
10,0 |
19,0 |
4,0 |
|
100 |
120,7 |
49,5 |
9,0 |
118,0 |
109,5 |
115 |
125 |
15,7 |
3,0 |
10,0 |
19,0 |
4,0 |
 |
 |
.jpg) |
.jpg) |

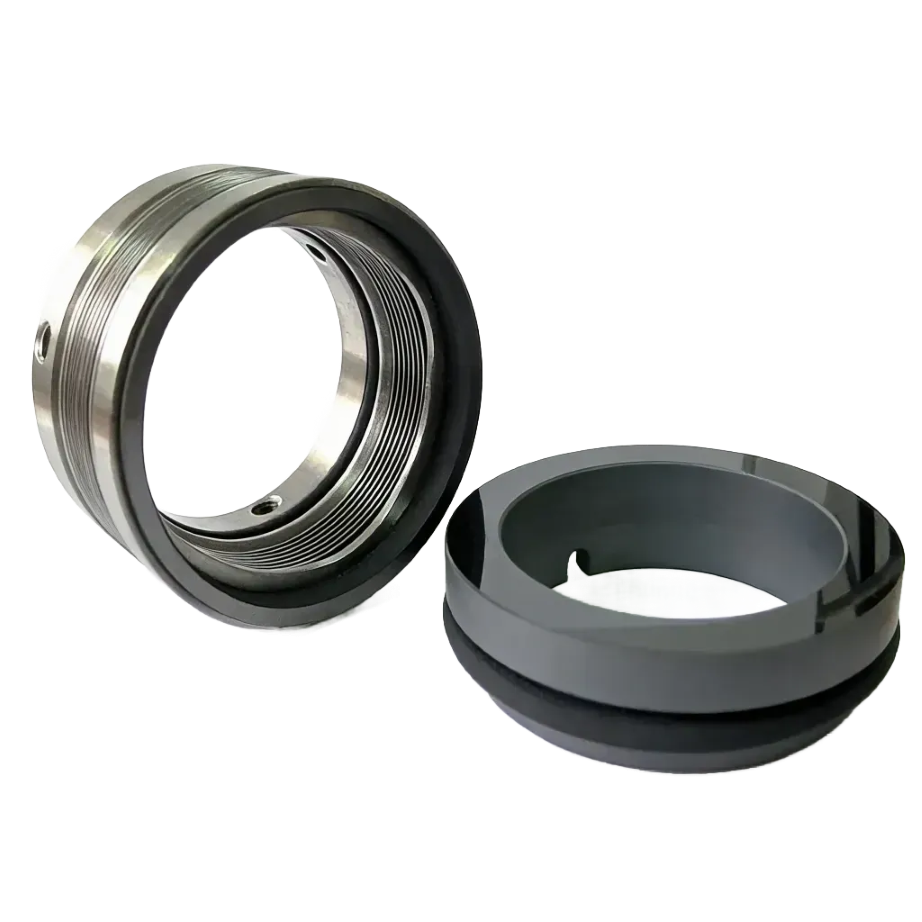

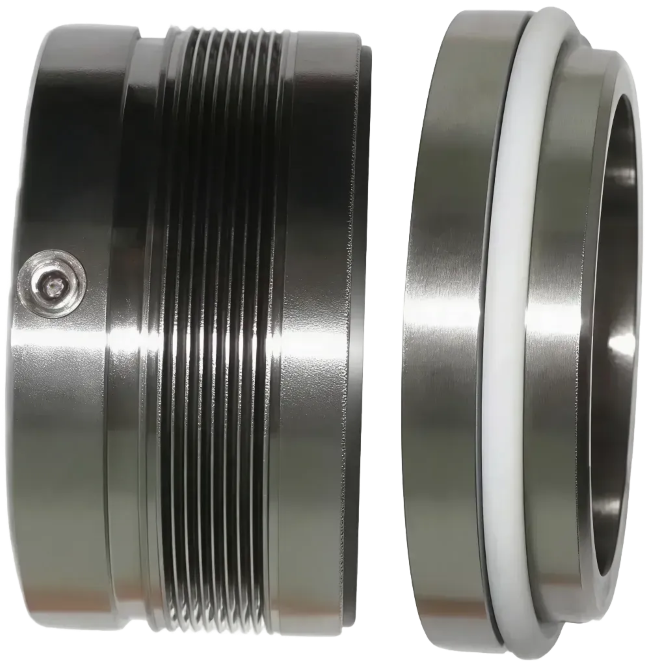

| Комплект поставки уплотнения 680 | Уплотнение 680 собранное в картридж | Компенсация осевых перемещений металлическим сильфоном | Гидравлическая балансировка металлического сильфона |
