Вернуться в "Торцевые уплотнения вала насоса "

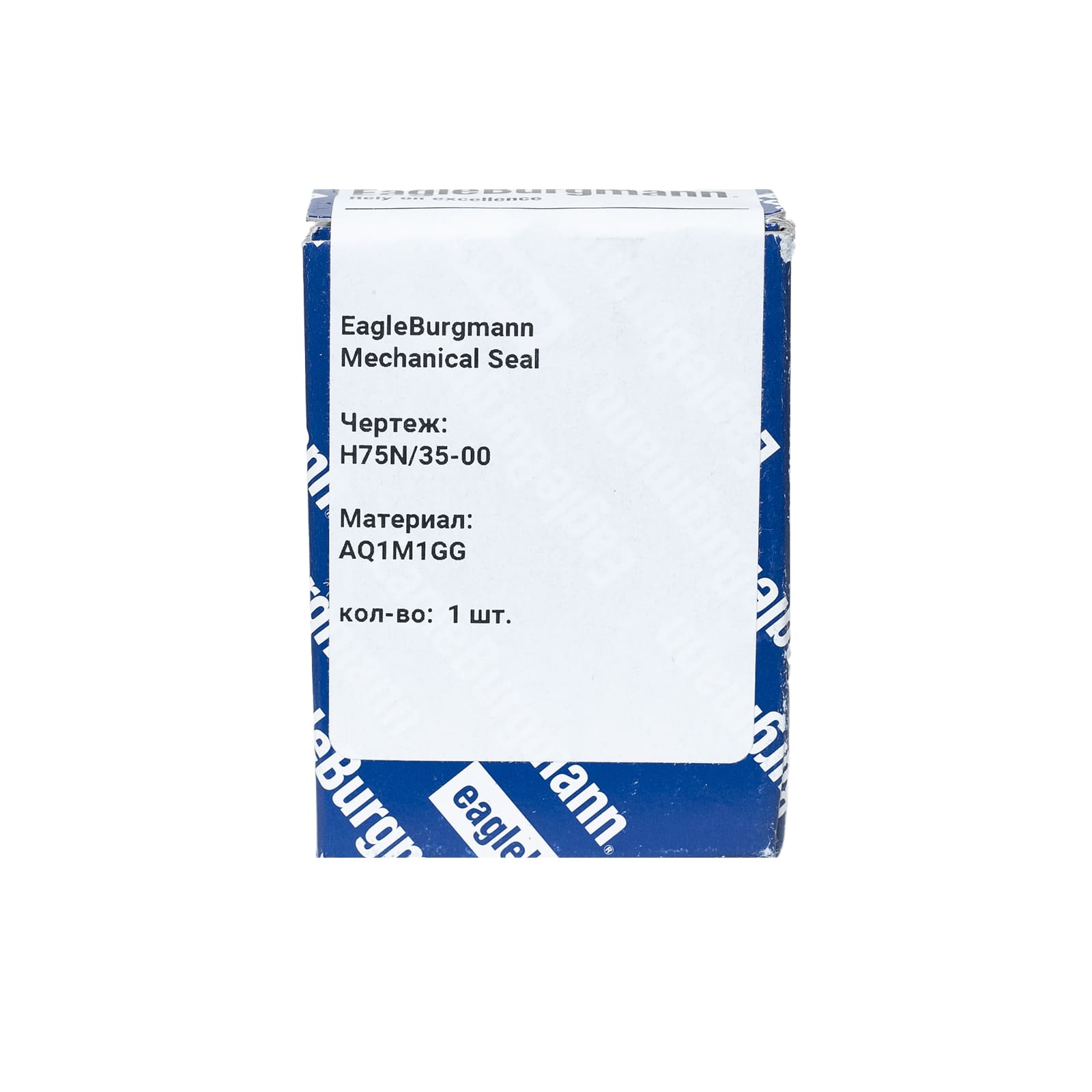

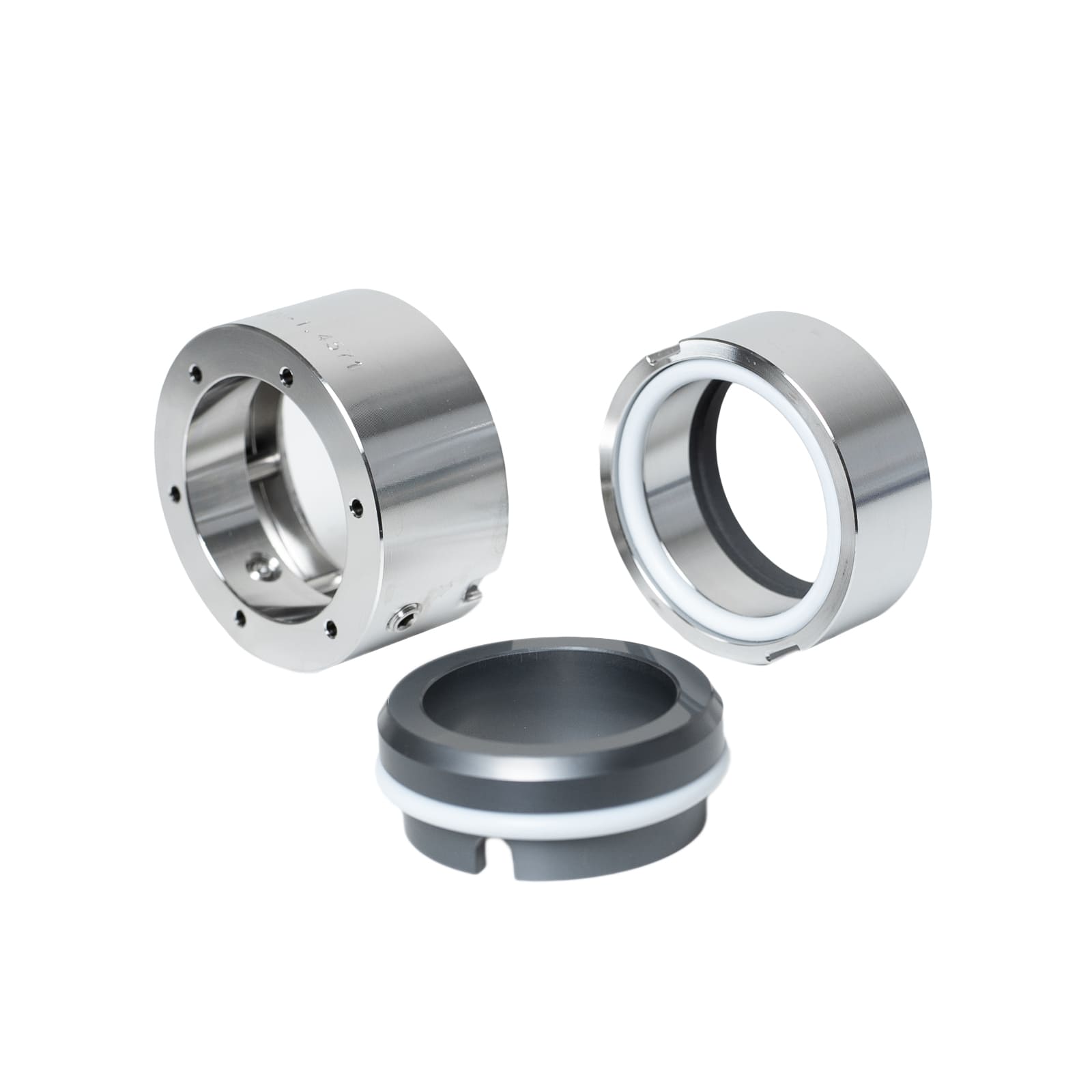

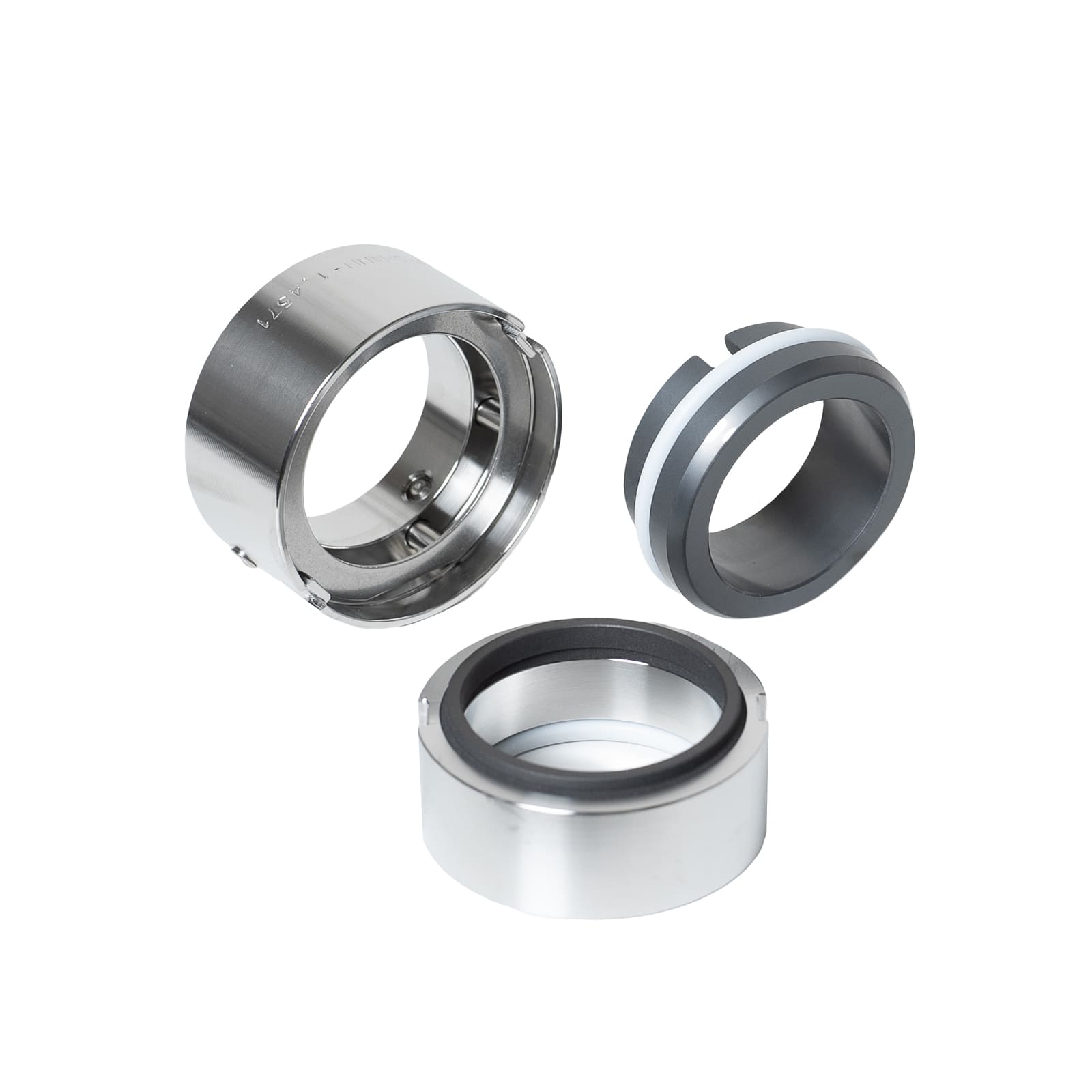

Торцевое уплотнение H75N

Торцевое уплотнение H75N
Торцевое уплотнение H75N
Торцевое уплотнение H75N
Торцевое уплотнение H75N
Торцевое уплотнение H75N
Торцевое уплотнение H75N
Артикул
17 640 руб.
Диаметр
  • 28
  • 45
  • 75
  • -
Тип седла
  • G115
  • G9
  • -
Материал сильфона
  • вайтон
  • нитрил
  • этиленпропилен
  • -
Марка насоса
ALFA-LAVAL / Calpeda / ESPA / Ebara / Grundfos / Hydro-vacuum / INOXPA / Kolmeks / LOWARA / Packo / Pedrollo / WILO / Брестмаш / Взлет / Катайский насосный завод / Ливгидромаш / Молмаш / Пищмашсервис / Промприбор / ЭНА
Тип уплотнения
G9
Характеристики
Условия доставки
В корзинуНет в наличии
ПРЕИМУЩЕСТВА
  • Универсальные возможности использования (стандартизация)
  • Эффективная организация складских запасов благодаря легко заменяемым парам трения
  • Высокая гибкость благодаря большому выбору материалов
  • Гибкость с т.зр. передачи крутящего момента
  • Эффект самоочистки

СФЕРЫ ПРИМЕНЕНИЯ
  • Перерабатывающая промышленность
  • Нефтегазовая промышленность
  • Нефтеперегонное оборудование
  • Нефтехимическая промышленность
  • Химическая промышленность
  • Оборудование электростанций
  • Целлюлозно-бумажная промышленность
  • Пищевая промышленность
  • Работа с горячей водой
  • Легкие углеводороды
  • Питательные насосы
  • Технологические насосы


Особенности
  • Для ступенчатых валов
  • Одинарное уплотнение
  • Разгруженное
  • С произвольным направлением вращения
  • Вращающаяся пружина Super-Sinus или многопружинный блок
  • Возможен вариант с импеллером (H7F, H75F)
  • Возможны варианты с охлаждаемым контркольцом (H75G115)

d1 d2 d3 d6 d7 d8 d24 d21 d22 ds l1K l1N l2 l3 l5 l6 l7 l8 l9 l39 l40 a b e f h1 h2 k mx umax t
14* 18 33 21 25 3 20 - - 38 42.5 - 18 32.5 1.5 4 8.5 17.5 10 - - - 5 - 6 - - - M5 9 1.1
16* 20 35 23 27 3 22 - - 40 42.5 - 18 32.5 1.5 4 8.5 17.5 10 - - - 5 - 6 - - - M5 9 1.1
18* 22 37 27 33 3 24 - - 42 45 55 20 33.5 2 5 9 19.5 11.5 - - - 6 - 7 - - - M5 9 1.5
20* 24 39 29 35 3 26 - - 44 45 60 20 33.5 2 5 9 19.5 11.5 - - - 6 - 5.5 - - - M5 9 1.5
22* 26 41 31 37 3 28 - - 45 45 60 20 33.5 2 5 9 19.5 11.5 - - - 6 - 8 - - - M5 9 1.5
24* 28 43 33 39 3 30 - - 47 47.5 60 20 36 2 5 9 19.5 11.5 - - - 6 - 5.5 - - - M6 9 1.5
25* 30 45 34 40 3 32 - - 49 47.5 60 20 36 2 5 9 19.5 11.5 - - - 6 - 5.5 - - - M6 9 1.5
28* 33 48 37 43 3 35 44.65 50.57 51 50 65 20 38.5 2 5 9 19.5 11.5 24 8.5 24 6 8 8 6.6 22.6 9 M6 12 1.5
30* 35 50 39 45 3 37 47.83 53.75 54 50 65 20 38.5 2 5 9 19.5 11.5 24.5 9 24 6 8 8 6.6 22.6 9 M6 12 1.5
32* 38 55 42 48 3 40 47.83 53.75 59 50 65 20 38.5 2 5 9 19.5 11.5 24.5 9 24 6 8 8 6.6 22.6 9 M6 12 1.5
33* 38 55 42 48 3 40 47.83 53.75 59 50 65 20 38.5 2 5 9 19.5 11.5 24.5 9 24 6 8 8 6.6 22.6 9 M6 12 1.5
35* 40 57 44 50 3 42 51 56.92 61 50 65 20 38.5 2 5 9 19.5 11.5 24.5 9 24 6 8 8 6.6 22.6 9 M6 12 1.5
38* 43 60 49 56 4 45 54.18 60.1 65 52.5 75 23 38.5 2 6 9 22 14 26 11 24 6 8 8 6.6 22.6 9 M6 12 1.5
40* 45 62 51 58 4 47 60.53 66.45 66 52.5 75 23 38.5 2 6 9 22 14 26 11 24 6 8 8 6.6 22.6 9 M6 12 1.5
43* 48 65 54 61 4 50 63.7 69.62 69 52.5 75 23 38.5 2 6 9 22 14 26 11 24 6 8 8 6.6 22.6 9 M6 12 1.5
45* 50 67 56 63 4 52 63.7 69.62 71 52.5 75 23 38.5 2 6 9 22 14 26 11 24 6 8 8 6.6 22.6 9 M6 12 1.5
48* 53 70 59 66 4 55 66.88 72.8 75 52.5 85 23 38.5 2 6 9 22 14 26 11 24 6 8 8 6.6 22.6 9 M6 12 1.5
50* 55 72 62 70 4 57 70.05 75.97 76 57.5 85 25 42.5 2.5 6 9 23 15 26.5 12.5 24 6 8 8 6.6 22.6 9 M6 12 1.5
53* 58 79 65 73 4 60 76.4 82.32 83 57.5 85 25 42.5 2.5 6 9 23 15 26.5 12.5 24 8 8 9 6.6 22.6 9 M8 12 1.9
55* 60 81 67 75 4 62 76.4 82.32 85 57.5 85 25 42.5 2.5 6 9 23 15 28.5 12.5 26 8 8 9 6.6 24.6 11 M8 12 1.9
58* 63 84 70 78 4 65 79.58 85.5 88 62.5 85 25 47.5 2.5 6 9 23 15 28.5 12.5 26 8 8 9 6.6 24.6 11 M8 15 1.9
60* 65 86 72 80 4 67 82.75 88.67 95 62.5 95 25 47.5 2.5 6 9 23 15 28.5 12.5 26 8 8 9 6.6 24.6 11 M8 15 1.9
63* 68 89 75 83 4 70 85.93 91.85 93 62.5 95 25 47.5 2.5 6 9 23 15 28.5 12.5 26 8 8 9 6.6 24.6 11 M8 14 1.9
65* 70 91 77 85 4 72 85.93 91.85 95 62.5 95 25 47.5 2.5 6 9 23 15 28.5 12.5 26 8 8 9 6.6 24.6 11 M8 15 1.9
70* 75 99 83 92 4 77 89.1 95.02 105 70 95 28 52 2.5 7 9 26 18 30.5 14.5 26 8 8 10 6.6 24.6 11 M8 15 1.9
75* 80 104 88 97 4 82 98.63 104.55 109 70 105 28 52 2.5 7 9 26 18 30.5 14.5 26 8 8 10 6.6 24.6 11 M8 15 1.9
80* 85 109 95 105 4 87 101.8 107.72 114 70 105 28 51.8 3 7 9 26.2 18.2 30.2 14 26 8 8 10 6.6 24.6 11 M8 15 1.9
85* 90 114 100 110 4 92 108.15 114.07 119 75 105 28 56.8 3 7 9 26.2 18.2 30.2 14 26 10 8 10 6.6 24.6 11 M8 18 2.3
90* 95 119 105 115 4 97 114.5 120.42 124 75 105 28 56.8 3 7 9 26.2 18.2 30.2 14 26 10 8 10 6.6 24.6 11 M8 18 2.3
95* 100 124 110 120 4 102 117.68 123.6 129 75 105 28 57.8 3 7 9 25.2 17.2 29.2 14 26 10 8 10 6.6 24.6 11 M8 18 2.3
100* 105 129 115 125 4 107 124.03 129.85 134 75 105 28 57.8 3 7 9 25.2 17.2 29.2 14 26 10 8 10 6.6 24.6 11 M8 18 2.3
105* 115 148 122.2 134.3 5 118 128.98 134.9 153 73 - 32 53 2 10 - 30 20 29.2 15.2 26 10 8 10 6.6 24.6 11 M8 18 2.3
110* 120 153 128.2 140.3 5 123 135.3 141.2 158 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
115* 125 158 136.2 148.3 5 128 140.3 146.2 163 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
120* 130 163 138.2 150.3 5 133 145.3 151.2 168 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
125* 135 168 142.2 154.3 5 138 150.3 156.2 173 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
130* 140 173 148.2 158.3 5 143 155.3 161.2 178 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
135* 145 178 152.2 164.3 5 148 160.3 166.2 183 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
140* 150 183 158.2 168.3 5 153 165.3 171.2 188 73 - 32 53 2 10 - 30 20 32.5 14.5 30 10 9.5 10 6.6 28.6 13 M8 18 2.3
145* 155 191 161.2 173.3 5 158 172.3 178.2 196 83 - 34 63 2 10 - 30 20 34.5 16.5 32 12 10 12 7.1 30.1 14 M8 22 2.1
150* 160 196 168.2 180.3 5 163 177.3 183.2 201 85 - 36 63 2 10 - 32 22 34.5 16.5 32 12 10 12 7.1 30.1 14 M8 22 2.1
155* 185 201 173.2 185.3 5 168 182.3 188.2 206 87 - 38 63 2 12 - 34 24 34.5 16.5 32 12 10 12 7.1 30.1 14 M8 22 2.1
160* 170 206 178.2 190.3 5 173 187.3 193.2 211 87 - 38 63 2 12 - 34 24 34.5 16.5 32 12 10 12 7.1 30.1 14 M8 22 2.1
165* 175 211 183.2 195.3 5 178 192.3 198.2 216 87 - 38 63 2 12 - 34 24 34.5 16.5 32 12 10 12 7.1 30.1 14 M8 22 2.1
170* 180 216 188.2 200.3 5 183 197.3 203.2 221 87 - 38 63 2 12 - 34 24 37 16.5 34.5 12 10 12 7.1 32.1 16 M8 22 2.1
175* 185 221 193.2 205.3 5 168 202.3 208.2 226 87 - 38 63 2 12 - 34 24 37 16.5 34.5 12 10 12 7.1 32.1 16 M8 22 2.1
180* 190 226 207.5 219.3 5 193 207.3 213.2 231 91 - 42 63 2 12 - 38 28 37 16.5 34.5 12 10 12 7.1 32.1 16 M8 22 2.1
185* 195 231 212.2 224.3 5 198 212.3 218.2 236 91 - 42 63 2 12 - 38 28 37 16.5 34.5 12 10 12 7.1 32.1 16 M8 22 2.1
190* 200 236 217.5 229.3 5 203 217.3 223.2 241 91 - 42 63 2 12 - 38 28 37 16.5 34.5 12 10 12 7.1 32.1 16 M8 22 2.1
195* 205 245 222.5 234.2 5 208 225.3 231.2 250 94 - 43 66 2 12 - 38 28 37 17.5 34.5 12 10 14 7.1 32.1 16 M10 22 2.1
200* 210 250 227.5 239.3 5 213 230.3 236.2 255 94 - 43 66 2 12 - 38 28 37 17.5 34.5 12 10 14 7.1 32.1 16 M10 22 2.1

Вопрос ответ

? Какое уплотнение и материалы выбрать?

Тип и материалы подбираются с учетом жидкости, ее свойств и условий эксплуатации. Наши менеджеры помогут Вам, присылайте запрос или звоните.

Большинство уплотнений в наличии на складе в Москве, ул. Зорге, 15. 123

? Какой срок поставки?

Большинство уплотнений у нас есть в наличии на складе. Срок поставки определяется сроком перевозки уплотнений до Вашего склада.

? Варианты доставки и получения

Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.



Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.

? Можно ли получить договор?

Да, конечно. При необходимости делаем счет-договор, общий договор или договор со спецификациями, в том числе согласуем ваш вариант.

? Как заказать уплотнение?

Для того, чтобы заказать уплотнение, Вы можете воспользоваться любым из следующих способов:
  1. Отправить заявку на электронную почту info@t2100.ru.
  2. Воспользоваться формой обратной связи.
  3. Позвонить нашим менеджерам по телефону +7 (495) 727-27-11.

?Что нужно знать при подборе уплотнения?

При выборе типа уплотнения, необходимо учитывать множество факторов:
  1. Тип перекачиваемой жидкости, ее температуру, вязкость, наличие абразивных включений, склонность к кристаллизации.
  2. Установочные размеры уплотнения: диаметр вала или втулки, размеры камеры для установки уплотнения.
  3. Параметры оборудования, где устанавливается уплотнение: частота вращения, уплотняемое давление.
Предлагая торцовые уплотнения, мы не просто поставляем их Вам, но и даем квалифицированную консультацию по всем вопросам в области их использования в насосном и другом оборудовании.
