0500/50/03/P15020

Name: 0500/50/03/P15020
Availability: InStock

Наличие

Под заказ

Артикул

89018445

Производитель

John Crane

Цена по запросу

Заказать

Технические характеристики

Диаметр:

50
Температура минимальная для API:

-40
Температура максимальная для API:

160
Давление изб максимальное для API:

40
Частота вращения вала максимальная для API:

20
Диаметр вала:

от 16 до 100 мм

Все характеристики

Описание
Характеристики

Вращающаяся головка уплотнения с винтами для установки на валу. Вторичное статическое уплотнение из фторкаучука (вайтон), нитрильной резины и других материалов.

Пружины защищены О-образным кольцом от перекачиваемой жидкости.

Пары трения из углеграфита, карбида вольфрама, карбида кремния (силайд) и других материалов.

Уплотнение предназначено для установки в камере, отвечающей требованиям стандарта ИСО3069-74 (DIN 24960) или ОСТ 26.06-1493-86.

Диаметр:

50
Температура минимальная для API:

-40
Температура максимальная для API:

160
Давление изб максимальное для API:

40
Частота вращения вала максимальная для API:

20
Диаметр вала:

от 16 до 100 мм

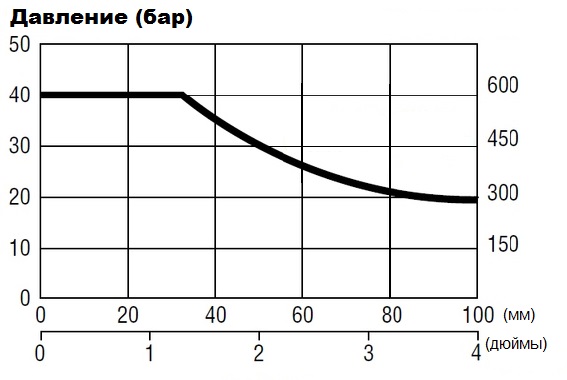

Давление изб.:

до 40 бар
Температура:

от -40 до 160 C
Марка насоса:

Grundfos, WILO, LOWARA, Kolmeks, KSB
Жидкость:

Сточно-массовые жидкости, Бумажная масса, Макулатура, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Пищевые жидкости
Оборудование:

Насосы
Конструктивные особенности:

Подвижное кольцо круглого сечения
Пара трения:

Карбид вольфрама по карбиду вольфрама, Углеграфит по углеграфиту, Карбид кремния по карбиду кремния
Скорость:

до 20 м/с
Тип уплотнения:

Тип 50
Область применения:

Химическая, Пищевая, Фармацевтическая, Целлюлозно-бумажная, Нефтехимическая, Нефтегазовая, Горнорудная, Водоснабжение
Соответствие стандарту:

ISO, DIN, ОСТ

Условия доставки

Самовывоз

Сегодня

Отправка экспресс-почтой/ТК

В день прихода оплаты

Подробнее о доставке

Оплата

Безналичный расчет

100% предоплата по счету

* Другие условия по договору

Описание
Характеристики
Размеры Размеры
Расшифровка обозначения Расшифровка обозначения

Пружины защищены О-образным кольцом от перекачиваемой жидкости.

Пары трения из углеграфита, карбида вольфрама, карбида кремния (силайд) и других материалов.

Диаметр:

50
Температура минимальная для API:

-40
Температура максимальная для API:

160
Давление изб максимальное для API:

40
Частота вращения вала максимальная для API:

20
Диаметр вала:

от 16 до 100 мм
Давление изб.:

до 40 бар
Температура:

от -40 до 160 C
Марка насоса:

Grundfos, WILO, LOWARA, Kolmeks, KSB
Жидкость:

Сточно-массовые жидкости, Бумажная масса, Макулатура, Перегретая вода, Вода, Химические жидкости, Конденсат, Нефтепереработка, Пищевые жидкости
Оборудование:

Насосы
Конструктивные особенности:

Подвижное кольцо круглого сечения
Пара трения:

Карбид вольфрама по карбиду вольфрама, Углеграфит по углеграфиту, Карбид кремния по карбиду кремния
Скорость:

до 20 м/с
Тип уплотнения:

Тип 50
Область применения:

Химическая, Пищевая, Фармацевтическая, Целлюлозно-бумажная, Нефтехимическая, Нефтегазовая, Горнорудная, Водоснабжение
Соответствие стандарту:

ISO, DIN, ОСТ

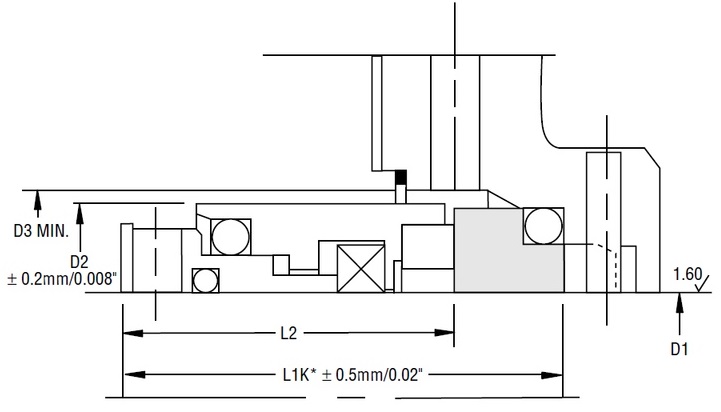

Таблица размеров, мм

D1	D2	D3	L1K*	L2
16	28	29	35,0	26,5
18	32	34	37,5	27,5
20	34	36	37,7	27,5
22	36	38	37,5	27,5
24	38	40	40,0	30,0
25	39	41	40,0	30,0
28	42	44	42,5	32,5
30	44	46	42,5	32,5
32	46	48	42,5	32,5
33	47	49	42,5	32,5
35	49	51	42,5	32,5
38	54	58	45,0	34,0
40	56	60	45,0	34,0
43	59	63	45,0	34,0
45	61	65	45,0	34,0
48	64	68	45,0	34,0
50	66	70	47,5	34,5
53	69	73	47,5	34,5
55	71	75	47,5	34,5
58	78	83	52,5	39,5
60	80	85	52,5	39,5
63	83	88	52,5	39,5
65	85	90	52,5	39,5
68	88	93	52,5	39,0
70	91	95	60,0	45,0
75	99	104	60,0	45,0
80	104	109	60,0	44,5
85	109	114	60,0	44,5
90	114	119	65,0	49,5
95	119	124	65,0	49,5
100	124	129	65,0	49,5

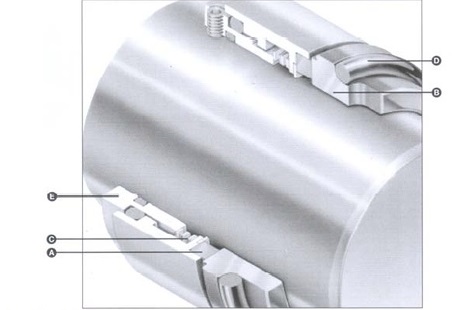

A - Вращающееся кольцо пары трения
B - Неподвижное кольцо пары трения (седло)
C - Пружина
D - О-образное кольцо седла
E - Втулка

ДЕТАЛИ ИСПОЛНЕНИЯ	МАТЕРИАЛЫ
Описание	Стандартные	Опции
Неподвижное кольцо пары трения (седло)	Спеченный карбид кремния	Карбид вольфрама с дуплексной нержавеющей сталью (UNS S31803, AISI 329)
Вращающееся кольцо пары трения	Углеграфит с дуплексной нержавеющей сталью (UNS S 31803, AISI 329) Карбид кремния с дуплексной нержавеющей сталью (UNS S31803, AISI 329)	Карбид вольфрама с дуплексной нержавеющей сталью (UNS S31803, AISI 329)
Уплотнительные кольца O-Ring	Фторуглерод Нитрил	Перфторкаучук (Изоласт) высокотемпературный Этиленпропилен
Металлические детали	Нержавеющая сталь 316L
