Торцевые уплотнения 59


Информация о "Торцевые уплотнения 59"

Торцевые уплотнения являются обязательным элементом компоновки перекачивающего оборудования – насосов, компрессоров. Они герметизируют вращающийся в корпусе вал, предотвращая утечки, находящейся под давлением, рабочей среды. Это расходный материал, подлежащий замене после выработки своего ресурса. В настоящее время торцевые уплотнения не относятся к дефициту, их выпуском занимаются многие предприятия, но общепризнанным лидером в этой сфере является компания «John Crane» (Англия). Для комплектации насосов специального назначения, этим производителем разработана и успешно используется модель общего назначения, маркируемая индексом «59». Ее основная конструктивная особенность – использование фторопластового клина в качестве основного уплотняющего элемента. В России продажу торцовых уплотнений этого типа осуществляет официальный дилер производителя – Группа Компаний «Насосы и Уплотнения» (Москва). В состав услуг входит доставка, возможен самовывоз.

Области применения уплотнений 59 John Crane



Модельный ряд торцевых уплотнений 59 торговой марки John Crane достаточно обширен и допускает возможность комплектации насосного оборудования для перекачивания различных рабочих сред: воды в широком диапазоне температур, криогенных жидкостей, жидких пищевых продуктов, фармацевтических веществ, нефтепродуктов, химически активных рабочих сред, промышленных стоков. Все представленные в продаже модификации соответствуют стандарту ИСО3069-74 (ОСТ 26.06-1493-86), сертифицированы и разрешены «Госгортехнадзором» на использование в России.

Особенности конструкции

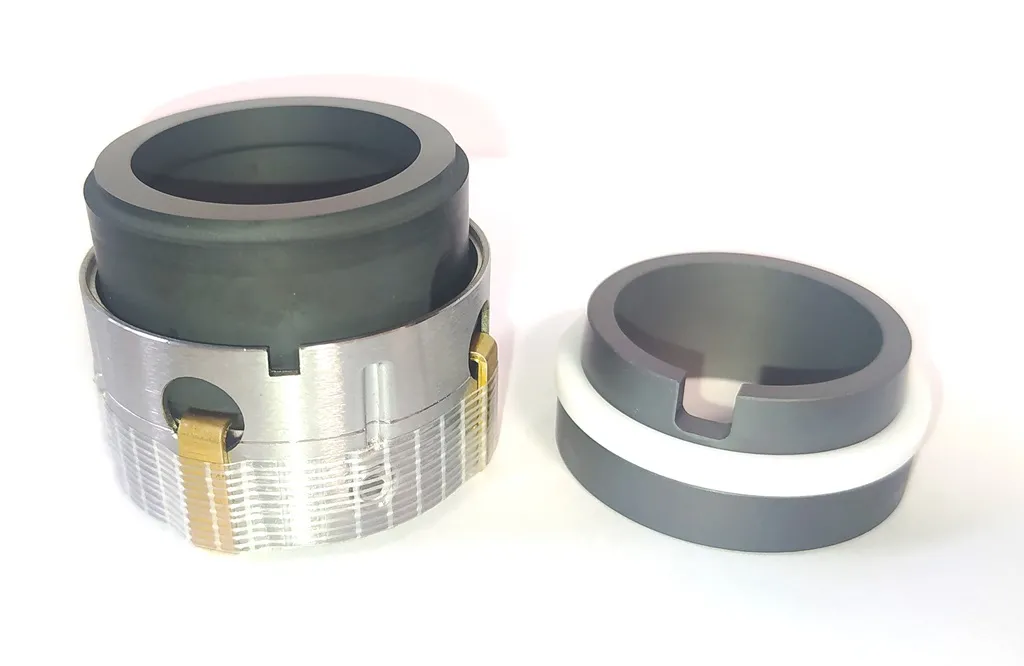

Уплотнения 59 John Crane представлены в двух вариантах – несбалансированной 59U и сбалансированной 59B (разгруженной) системой с мультипружинами. Кроме этого, их различает способ посадки на вал – конструкция седла (BO и BP). Внутри модельного ряда каждой модификации, изделия различаются установочными размерами (диаметром и длиной вращающегося кольца, седла), материалами пары трения и вторичного уплотнения. Основные технические характеристики торцевых уплотнений 59:



  • диаметр вала механизма – от 14 до 100 мм;

  • температурный диапазон эксплуатации – от минус 50°С до плюс 400°С;

  • избыточное давление – 59U до 24 бар, 59B до 50 бар;

  • гидростатическое давление – 59U до 35бар, 59B до 72 бар;

  • скорость вращения – до 25 м/сек.



В зависимости от конструкции, материалов изготовления и параметров рабочей среды, утечка жидкости на уплотнениях 59 не превышает допустимые пределы – не более 0,5 куб. см. в час.



Наряду с особенностями конструкции изделий, высокие эксплуатационные характеристики и ресурс обеспечивают материалы изготовления их корпуса, седла, головки (вращающегося кольца), вторичных уплотнений. Для этого используется:

  • нержавеющая сталь 316 – металлические части, пружина;

  • нирезист (особый вид чугуна), карбид кремния, керамика – неподвижное кольцо (седло);

  • графит, карбид кремния – вращающееся кольцо (головка);

  • тефлон (фторопласт), фторкаучук – материалы вторичного уплотнения седла и головки.



Конструкция торцевых уплотнений 59 предусматривает возможность вращения вала в любую сторону, некоторые модели имеют в своем составе вращающиеся сильфоны из резины.

Эффективность эксплуатации торцевых уплотнений зависит от правильности их выбора по назначению и установочным размерам, точного соблюдения рекомендованных производителем правил установки. При возникновении проблем, практическую помощь в их решении всегда готова оказать инженерная служба официального дилера фирмы «John Crane» в России – ГК «Насосы и Уплотнения». Специалисты предприятия помогут подобрать и купить уплотнения 59 применительно к любому насосу и перекачиваемой рабочей среде, дадут квалифицированные советы по монтажу. Продажа производится дистанционно, по онлайн-заказу через интернет-магазин, самовывозом или с доставкой. Каналы для связи указаны на страницах данного сайта и в разделе «Контакты».

Показать полный текст
  • Диаметр вала от 14 до 100 мм
  • Давление изб. до 24 бар
  • Температура от -100 до +400 С
Цена по запросу
  • Диаметр вала от 14 до 100 мм
  • Давление изб. до 50 бар
  • Температура от -100 до +400 С
Цена по запросу
