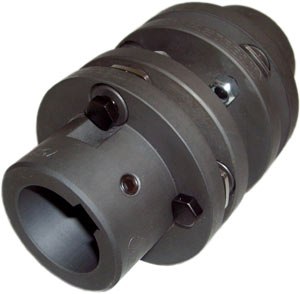

Упругие пластинчатые муфты для соединения валов фирмы «Джон Крейн» (Англия) серии L разработаны для повышенных требований промышленности.
Благодаря применению упругих элементов новых конструкций, муфты допускают увеличенный по сравнению с известными стандартными элементами перекос осей валов, радиальные и осевые смещения.
Конструкция муфт позволяет легко их устанавливать и сократить время монтажа.
-
Диаметр вала: 8...347 мм
-
Вес муфты: 1,4...1430 кг
-
Частота вращения до 18000 об/мин
-
Допускаемое смещение валов.
-
Осевое: ±1,5...±8,8 мм
-
Угловое: до ±1 град
-
Радиальное: ± 0,5...±2,3 мм
Описание муфт:
-
Легко устанавливаются
-
Работоспособны в любом направлении вращения
-
Полумуфты могут поставляться как с окончательной расточкой, так и нерасточенными
-
Детали из углеродистой стали имеют антикоррозионное покрытие
-
Подбор исполнения полумуфты под размеры валов
-
Отвечает требованиям АТЕХ 100а к эксплуатации оборудования в опасных условиях оборудования Группы II Категории 2.
Конструкционные особенности:
-
"Установить и забыть": Муфты серии L спроектированы в расчете на бесконечно долгий срок службы и при условии правильной центровки часто имеют ресурс больший, чем у соединяемых машин
-
Защита от перегрузок: Муфты имеют защитные втулки, защищающие мембраны в случае высоких перегрузок по крутящему моменту
-
Низкие создаваемые нагрузки: Мембраны спроектированы под оптимальный показатель передаваемого крутящего момента, при этом в условиях несоосности валов они создают минимальные ответные усилия на оборудование, таким образом снижая вибрацию и увеличивая ресурс подшипников - Никакого обслуживания: Муфта не имеет подвижных по отношению друг к другу деталей и поэтому не требует смазки или обслуживания
-
Отсутствие люфта: Конструкция муфты с туго посаженными болтами и торсионно жесткими мембранами гарантирует отсутствие люфта. Это делает муфту идеальной для применения в приводах таких машин, как координатные столы, печатные прессы, упаковочные машины и везде, где требуется абсолютно постоянная скорость.
